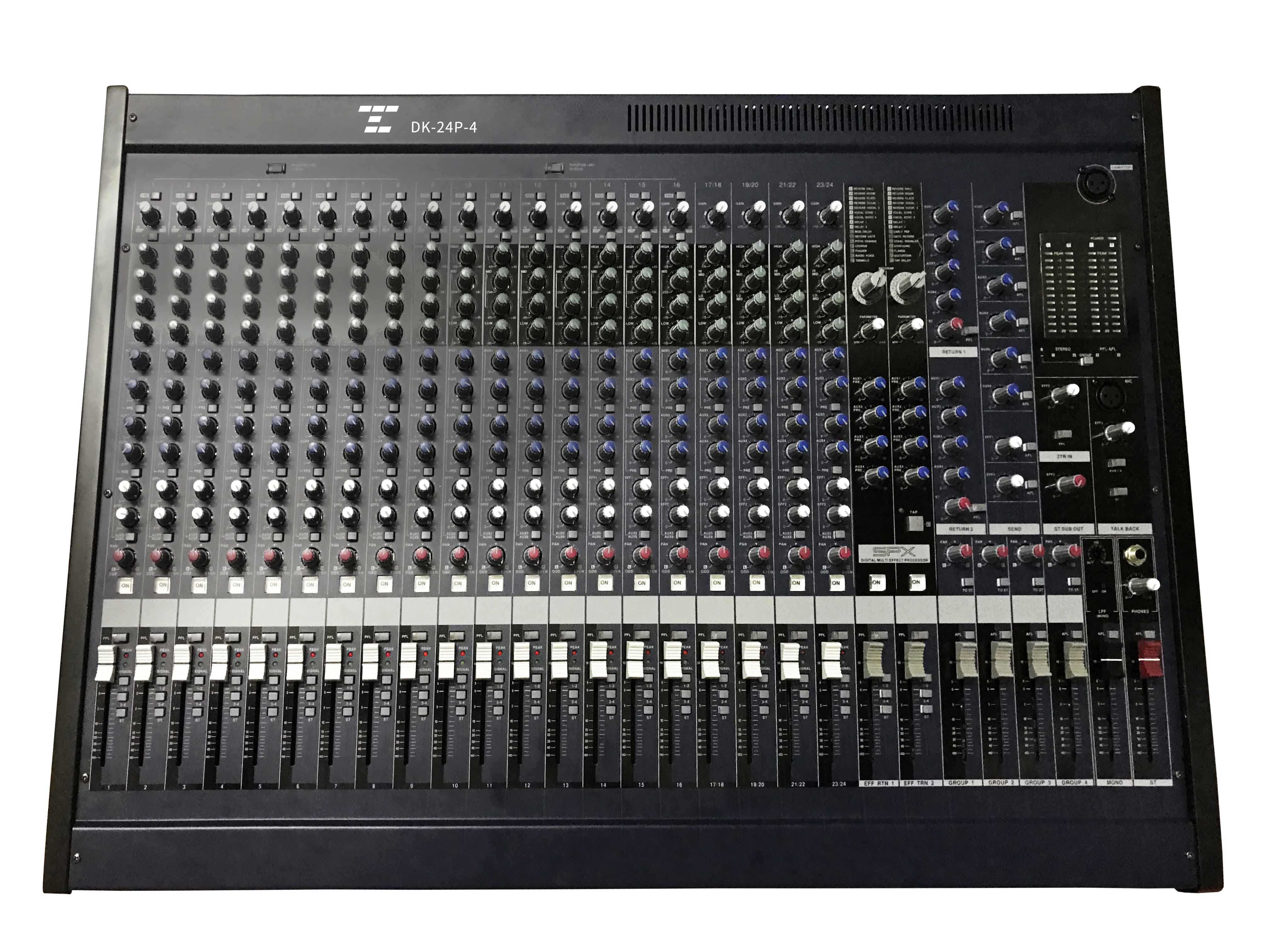

DK-24P-4 调音台

DK-24P-4

32输入通道24麦克风4立体声线路输入

1、14母线(立体声 4编组、6辅助、2FX)。

2、低噪声 高精度的麦克风前置放大器。

3、幻像电源开关和插入式输入/输出。

4、3中心频率段通道均衡器(中心频率)和HPT。

5、指示灯ON/OFF开关。

6、双SPX数码效果器。

7、单通道输出的可扫描LPF。

8、对讲输入。

技术规格:

，频率特性:20HZ-20KHZ+1DB，-3DB@+4DBU，600Ω(最小电平时带增益控制)

总谐波失真:0.1%(THD+N)@+14DBU 20HZ-20KHZ 600Ω(最大电平时带增益控制)嗡嗡声和噪音:(20HZ-20KHZ)1·输入增益=最大·输入衰减=OFF

·输入灵敏度=-60DBU-128DBU

等效输入噪音(通道1~24(MG32/14FX)/通道1~16(MG24/14FX))-99DBU

·残留输出噪音(ST，MONOOUT，AUX，EFFECT，GROUPOUT)-83DBU(87DB S/N)名义电平时的ST、MONO GROUP

主衰减器;所有通道发送开关设定为关。-78DBU(82DBS/N)名义电平时的AUX主控制;最小电平时的所有通道混音控制。 -64DBU(68DBS/N)

名义电平时的ST GROUP主衰减器和一个通道衰减器。(通道1~24(MG32/14FX)/通道1~16(MG24/14FX))单声/立体声输入增益控制44DB可变单声高通过滤器80HZ12DB/八度

·通道输入衰减器0DB/26DB

串音(1KHZ):-70DB，在各输入通道之间;70DB，在输入/输出通道(CHINPUT)之间·单声输入通道均衡化:

·最大变化幅度:3±15DBHIGH(高)10KHZ渐变 MID(中)0.25-5KHZ峰化·LOW(低)100HZ渐变立体声输入通道均衡化:

·最大变化幅度:3±15DBHIGH(高)10KHZ渐变·HI-MID(高-中)3KHZ峰化·LO-MID(低中)800HZ峰化·LOW(低)100HZ渐变

·内部数码效果:效果1:16个程序 参数控制;效果216个程序 参数控制 TAPDELAY控制、脚踏开关(TAP)

单声低通过滤器80-120HZ12DB/八度

·单声/立体声输入峰值指示灯每个通道一个红色指示灯。当后置均衡信号电平达到+17DBU时亮灯。

·单声/立体声输入信号指示灯每个通道一个绿色指示灯。当后置均衡信号电平达到-10DBU时亮灯。

·电平计:四个12点LED指示计[立体声(L、R)、PFL/AFL GROUP(1-4)

峰值点:红色指示灯+5 +3 +1和0点黄色指示灯-1-3 -5 -7-10 -15 -20:绿色指示灯

·虚拟DC+48V电源·电源230VAC,50HZ

·功率消耗MG32/14FX:120WMG24/14FX:100W

·最大尺寸(W*H*D)MG32/14FX:1027*140x551MMMG24/14FX:819x140x551MM

·重量:MG32/14FX:22KGMG24/14FX:18.5KG

产品外观功能以最最终实物为准，本公司保留最终解释权
